Описание продукта
Высококачественная почва Тестовая машина CBR
Он подходит для всех видов почв и смесей (почва с диаметром зерна менее 40 мм)) в указанной форме тестового цилиндра для проведения теста коэффициента подшипника для определения способности подшипника спроектированного покрытия, основания тротуара, подбазы и слоя. Это один из необходимых инструментов для геотехнического тестирования. Инструмент состоит из основного двигателя, силового кольца, проникновения и т. Д. (Погрузочная пластина, пористая проницаемая пластина, индикатор циферблата и т. Д. принадлежат к набору аксессуаров CBR). Прибор имеет характеристики небольшого размера, небольшого монтажа и удобной работы.

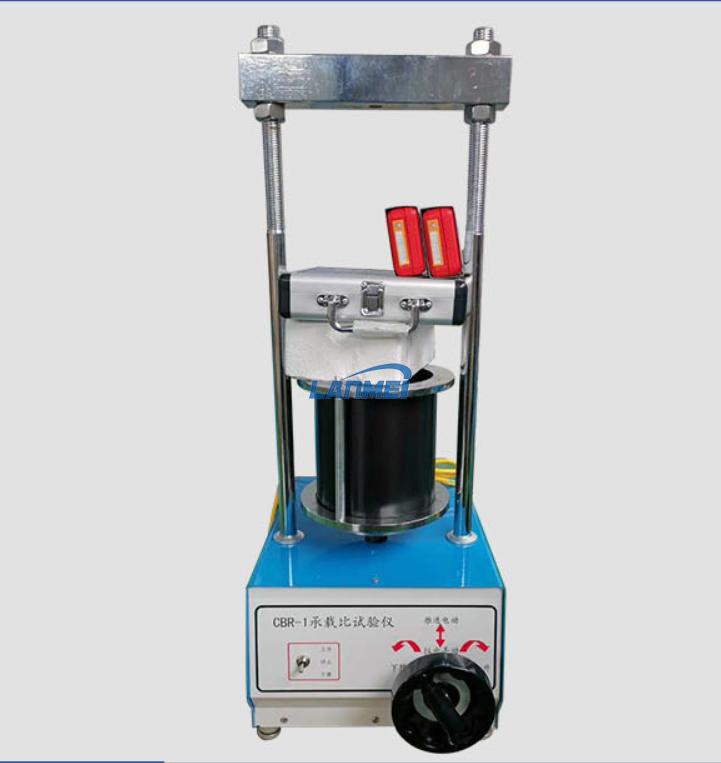

Модель CBR-I-тестер коэффициента подшипника:
Скорость: 1 мм/мин, максимальное давление 3 т.
Проникновение стержня: диаметр конечной поверхности φ50 мм.
Индикатор циферблата: 0-10 мм 2 части.
Multiwell Plate: две части.
Загрузочная пластина: 4 части (внешний диаметр φ150 мм, внутренний диаметр φ52 мм, каждый 1,25 кг).
Тестовая трубка: внутренний диаметр φ152 мм, высота 170 мм; PAD φ151 мм, высота 50 мм с той же тяжелой пробирной трубкой.
Силовое измерение кольца: 1 набор. Напряжение источника питания: 380 В.
Чистый вес: 73 кг веса 86 кг
Размеры: 57x43x100 см
Фото:

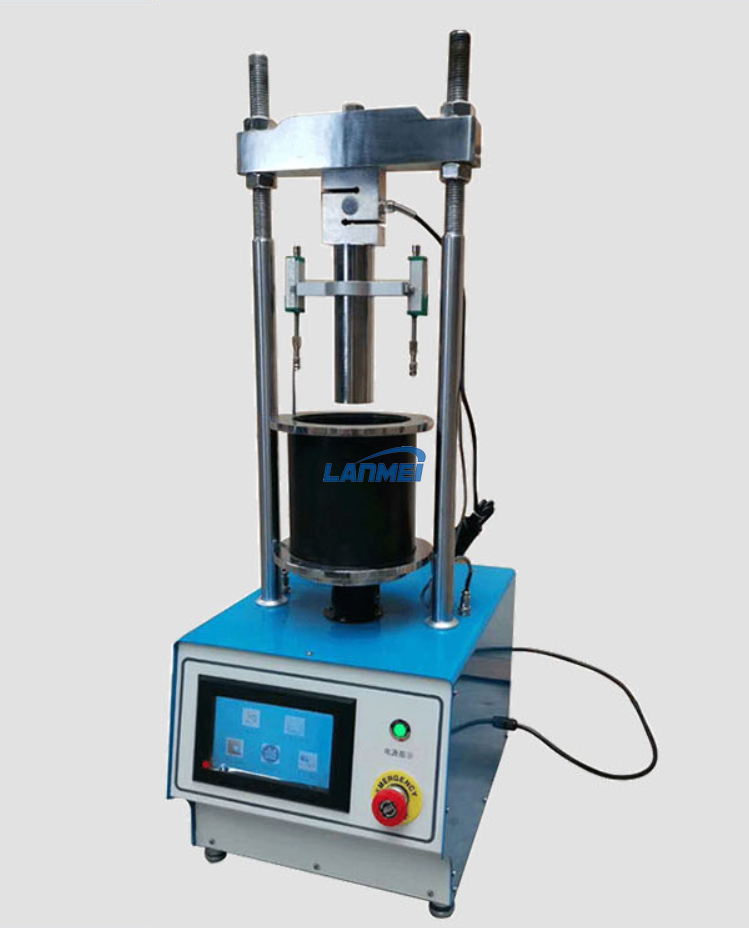

Модель CBR-IIIA цифровой дисплей-тестер:
Скорость: 1 мм/мин,
Значение силы испытаний: максимальное давление 50 кН, точность значения силы: 0,001 кН.
Датчик смещения: 0-25 мм.
Проникновение стержня: диаметр конечной поверхности φ50 мм.
Индикатор циферблата: 0-10 мм 2 части.
Multiwell Plate: две части.
Загрузочная пластина: 4 части (внешний диаметр φ150 мм, внутренний диаметр φ52 мм, каждый 1,25 кг).
Тестовая трубка: внутренний диаметр φ152 мм, высота 170 мм; PAD φ151 мм, высота 50 мм с той же тяжелой пробирной трубкой.
Силовое измерение кольца: 1 набор. Напряжение источника питания: 380 В.
Чистый вес: 85 кг
Размеры: 57x43x100 см
Фото:

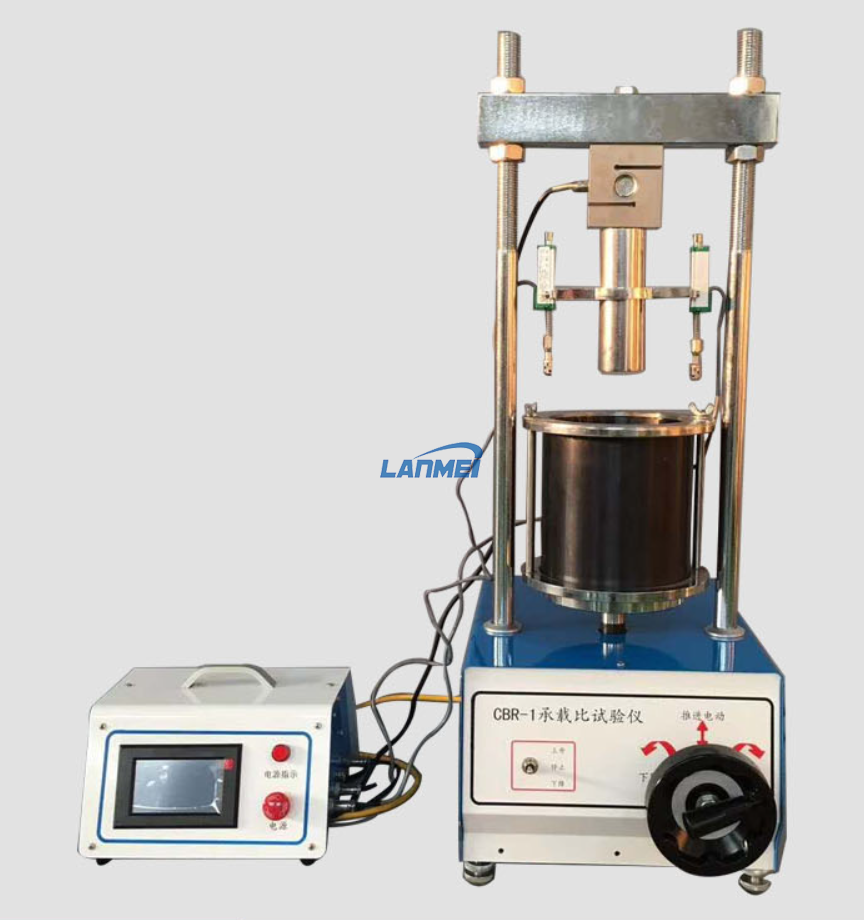

Модель CBR-III цифровой дисплей-тестер:

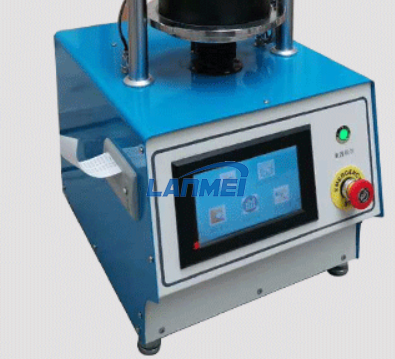

ЖК -сенсорный экран, он может печатать данные.
Скорость: 1 мм/мин или 1,27 мм/мин, может быть установлена самостоятельно.
Значение силы испытаний: максимальное давление 50 кН, точность значения силы: 0,001 кН.
Датчик смещения: 0-25 мм.
Проникновение стержня: диаметр конечной поверхности φ50 мм.
Индикатор циферблата: 0-10 мм 2 части.
Multiwell Plate: две части.
Загрузочная пластина: 4 части (внешний диаметр φ150 мм, внутренний диаметр φ52 мм, каждый 1,25 кг).
Тестовая трубка: внутренний диаметр φ152 мм, высота 170 мм; PAD φ151 мм, высота 50 мм с той же тяжелой пробирной трубкой.
Силовое измерение кольца: 1 набор. Напряжение источника питания: 220V.
Чистый вес: 86,8 кг
Размеры: 57x46x102 см
Фото:
В лаборатории образцы почвы со специфическим содержанием влаги уплотняются в формы. Подготовка образца перед тестированием может включать в себя замачивание и добавление весов доплаты к формованным образцам. Тест на проникновение проводится в раме нагрузки, оснащенной поршнем проникновения и другими компонентами теста CBR.
Полевые тесты CBR измеряют прочность на местах почвы и базовые материалы курса, предоставляя ценную информацию дизайнерам дорожного покрытия, сохраняя при этом стандарты ASTM D1883 и Aashto T 193. Полевые испытания проводятся путем затягивания поршня проникновения в почву с помощью шестеренного разъема на испытательном участке и сравнения глубины проникновения с нагрузкой. Как правило, домкрат привязывается к тяжелому кусочке оборудования, используемого для реакционной нагрузки, такого как загруженный самосвал.
Был разработан лабораторный тест Флоридского лимерока (LBR) FM 5-515 для оценки Limerock и других почв, используемых для основания, субстрата и набережной, обычно встречающихся во Флориде. Этот метод испытаний имеет большую часть того же оборудования и процедур, которые использовались с лабораторным тестом CBR.
Гилсон предлагает полную линию лабораторного и полевого оборудования для тестирования калифорнийского коэффициента коэффициента (CBR) и лабораторного оборудования для теста коэффициента коэффициента подшипника Флориды (LBR).
Лабораторное оборудование CBR включает настраиваемые нагрузочные рамы, оснащенные компонентами для выполнения тестов CBR или LBR. Кадры также могут быть оснащены различными компонентами для других применений для тестирования почвы. Кроме того, наш выбор продуктов лабораторного тестирования CBR включает в себя плесени, проставки, набухающие пластины, веса доплаты и другие аксессуары для испытаний лабораторных образцов почвы.
Полевое оборудование CBR состоит из полевых разъемов CBR, нагрузочных колец, пластин с надборы и поршней проникновения для предоставления данных о проникновении из полевых испытаний на месте.
Оборудование LBR аналогично лабораторному испытательному оборудованию CBR, но использует уникальные формы для уплотнения и проставки.
