Описание продукта
Электродвигатель управляет ремнем и шкивом через эксцентричный вал, чтобы перемещать подвижную челюсть вверх и вниз. Когда подвижная челюсть поднимается, угол между локтевой пластиной и подвижной челюстью увеличивается, тем самым толкая челюстную пластину к неподвижной челюстной пластине, угол между тумблевой пластиной, и подвижная челюсть становится меньше, когда подвижная челюсть спускается, а подвижная челюстная пластина оставляет фиксированную челюстную пластину под действием тяги и пружины. С непрерывным вращением двигателя подвижная челюсть дробилки используется для периодического раздавливания и разгрузки материалов, что реализует массовое производство.
1. Обзор
В дробилере челюсти используется добыча полезных ископаемых, металлургии, геологии, строительных материалов, промышленности, химической промышленности и участвует в проверке подразделения. Машина изготовлена из сварной стали, высокой марганцевой стали, чугуна. Каждое подразделение строго вводит в эксплуатацию, прежде чем покинуть фабрику после полной квалификации, в результате качества самого подразделения наш завод отвечает за три гарантии. Это нормальный износ износов, необходимый для покупки или дополнения может связаться с нами, нашим заводом, ответственным за поставку транспортного агента. Наш цель: качество сначала, сначала клиент.
2. Структура дробилки челюсти

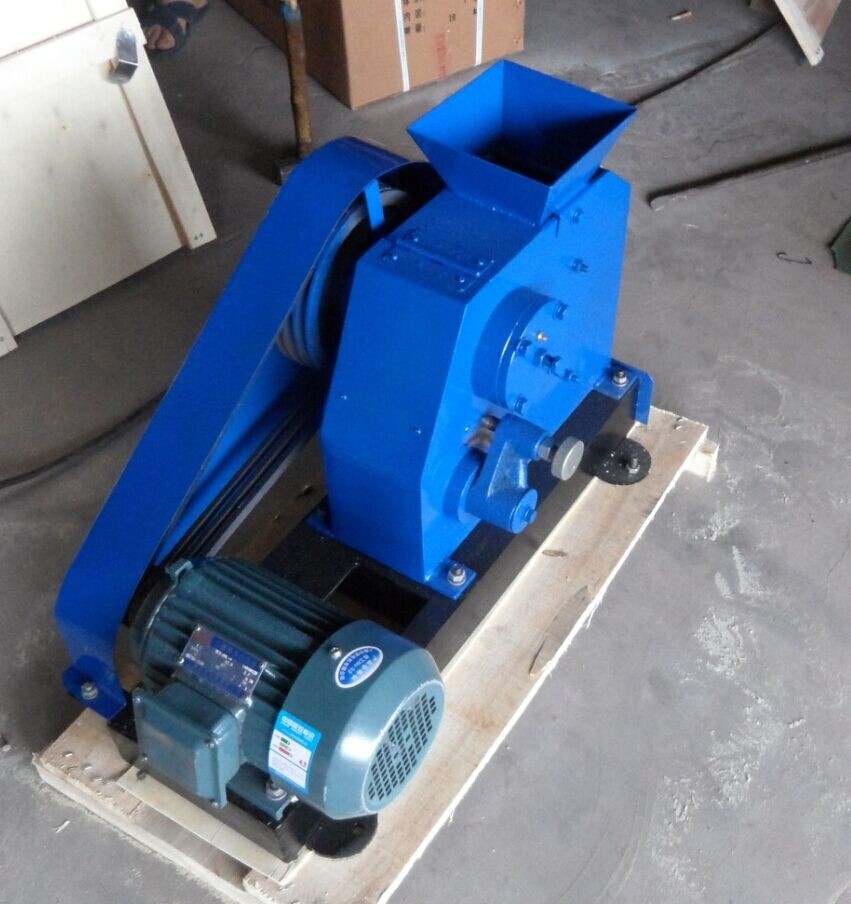

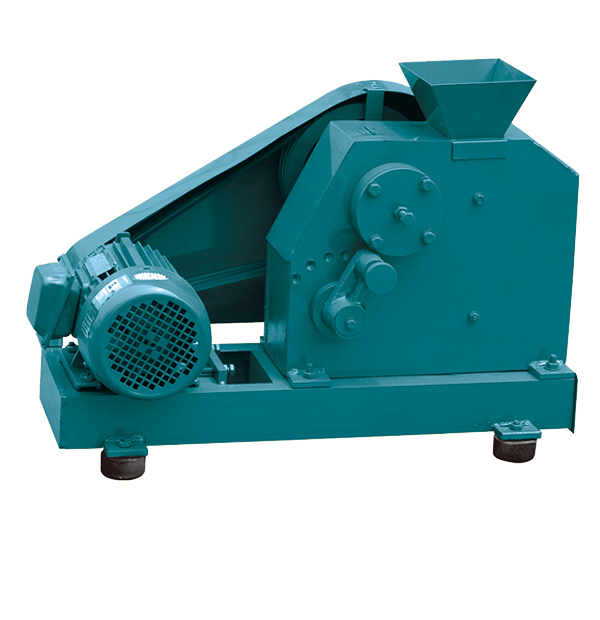

Машина состоит из рамы, подвижной челюсти, эксцентричного вала, челюстных тарелок, кронштейнов и других компонентов. Мотор через V-желтый кружится вне оси, так что подвижная челюсть должна проводиться в соответствии с скорректированной хорошо траекторией. Материал в камере раздавливания будет сломан. Рамка образуется сварной тарелкой. Фрона, передняя камера вылетана с челюстной тарелкой. Оснащенная защитной крышкой на правой боковой поверхности, чтобы обеспечить безопасность. Повторная подвижная челюсть является компонентом литья, с подвижной челюстью спереди, с помощью эксцентричного вала, а верхний ролик подвешен на раме. Установлен на стоматологической пластине. Эксцентричный конец вала оснащен Женевским колесом.
С правой стороны оборудована ручкой, чтобы отрегулировать расстояние, легко отрегулировать правильное расстояние.
| Модель (размер входа) | Напряжение (v) | Власть (кВт) | Размер входа (мм) | Выходной размер (мм) | Скорость шпинделя (r/min) | емкость (кг/час) | Общие размеры (мм) d*w*h |
| 100*60 мм | 380V/50HZ | 1.5 | ≤50 | 0.1~15 | 600 | 45~550 | 750*370*480 |
| 100*100 мм | 380V/50HZ | 1.5 | ≤80 | 3~25 | 600 | 60~850 | 820*360*520 |
| 150*125 мм | 380V/50HZ | 3 | ≤120 | 4~45 | 375 | 500~3000 | 960*400*650 |
