Профессиональный сервопривод Универсальный тестовый тестер тестирования

Компьютерный автоматический гидравлический универсальный тестирование

1. Междунащения требуют внимания

Пожалуйста, внимательно прочитайте это руководство перед использованием этого оборудования, и сохраните его для будущих справочных целей

Требования к среде установки

① Температура окружающей среды 10 ℃ ~ 35 ℃

② Относительная влажность не более 80%

③ Нет вибрации, нет коррозии, нет сильной среды электромагнитных помех

④ Уровень должен быть не более 0,2 мм/1000 мм

⑤ Должно быть около 0,7 м, оборудование должно быть надежно заземляющим.

Требования к мощности

Это оборудование использует трехфазный четырехпроводной (в дополнение к другим советам) 380 В, не превышает ± 10% от номинального напряжения, допустимый ток сокетов не должен превышать 10А.

Требования к гидравлическим маслам

Оборудование принимает стандартное гидравлическое масло в качестве рабочей жидкости: когда комнатная температура выше 25 ℃, используя гидравлическое масло № 68. Когда комнатная температура ниже 25 ℃, используя гидравлическое масло № 46.

Зимой, когда комнатная температура слишком низкая, после включения машины предварительно разогреть оборудование (запустите двигатель масляного насоса) в течение 10 минут. При частоте использования гидравлическое масло следует заменить за полгода, независимо от того, должны ли топливный бак и фильтр чистить или нет, определяется степенью загрязнения.

Это оборудование не может вместо этого использовать моторное масло, бензин или другое нефть. Отказ гидравлического компонента из -за неправильного масла не будет включена в объем гарантии.

О экстренной остановке

В случае чрезвычайной ситуации в установке, такая операция, как соленоидные клапаны, не могут освободить, аномальную работу двигателя, что может нанести ущерб машине или травму тестера, пожалуйста, выключите выключатель цепи.

Точность

Оборудование точно калибруется перед выходом на завод, не регулируйте параметры калибровки. Ошибка измерения увеличивается из -за несанкционированной корректировки для параметров калибровки, не будет включена в область гарантии. Вы можете связаться с местным отделом надзора за качеством для калибровки в соответствии с классом точности маркировки оборудования.

Максимальная сила

Определите диапазон измерения оборудования в соответствии с меткой оборудования, диапазон измерения корректируется на заводе, не изменяйте параметр диапазона, регулировка параметров диапазона может привести к тому, что выходная сила оборудования настолько велика, что вызывает ущерб механическим деталям или выходной силе настолько мала, что не может достичь значения настройки, а повреждение механических компонентов из -за несанкционированных регулировки для параметров диапазона не будет включено в невозможно.

2. Генеральное введение

Electro-Hydraulic Servo Servo Servo Servoing Machine

Electro-Hydraulic Servo Servo Универсальная тестирование, основанная на GB/T16826-2008 «Electro-Hydraulic Servo Universal Testing Machine», JJG1063-00101010. Разработанный и изготовленный на основе этого ГБ,

ISO, ASTM, DIN, JIS и другие стандарты.

Особенности электро-гидравлической сервоприводной тестирования серии WAW (тип B):

① Тест принимает режим автоматического управления микрокомпьютером с функциями скорости напряжения, скорости деформации, поддержания напряжения и поддержания деформации;

② Принять высокий датчик концентрации и спиц для измерения силы;

③ Хост, который принимает четырехконкурсные и двойные винты тестируют пространственную структуру

④ Общаться с ПК с помощью высокоскоростного интерфейса связи Ethernet;

⑤ Управление тестовыми данными по стандартной базе данных;

⑥ Высокая прочность, высокая прочность и красивая защитная сеть для защиты безопасности

4. Установка и ввод в эксплуатацию

Подготовьте инструменты установки

Проверьте аксессуары, прикрепленные к оборудованию в соответствии со списком упаковки, и проверьте, являются ли аксессуары полными

Исправить основной двигатель

Исправьте оборудование в соответствии с фиксированными параметрами фундамента со ссылкой на чертеж фундамента (см. Параметры и инструкции по рисунку фундамента в приложении этого руководства для получения подробной информации) Открутите шланг с масляной заглушкой, пожалуйста, сейф, чтобы избежать потери и вызвали неудобства движущейся машины в будущем. Соединение должно быть близко, и прокладывайте в уплотненную стиральную машину.

Соединение цепи масляной цепи

Заполните правильное количество гидравлического масла в соответствии с отметкой на масляном баке (подождите не менее чем за 3 часа до официального использования после заполнения гидравлического масла, чтобы само по себе облегчить разряд пузырьков в гидравлическом масле), после заполнения гидравлического масла подключить основной двигатель, а контрольный шкаф с шлангом в соответствии с установкой для установки гидравлической джавеи для установки, когда установка установлена, установка. Поместите между трубопроводом и сплайсом, и закрепите соединение с помощью ключа, как показано, как не стряхнутая масляная заглушка шланга, пожалуйста, будьте сфера труда, чтобы избежать потерь и вызвали неудобства движущейся машины в будущем. При перемещении оборудования, пожалуйста, снесите трубопроводы и запечатайте их масляной штепсель.

Электрическое соединение

Установите весь набор линий данных, в соответствии с линией данных, соответствующей интерфейсу в левом шкале управления. Пожалуйста, подключите шнур питания в строго соответствии с прикрепленной меткой. Нулевая проволока (линия 4) трехфазной четырехпроводной линии электропередачи строго запрещена неправильному соединению.

Откройте компьютерный пакет, установите компьютер (этот шаг подходит только для моделей, содержащих компьютер); Затем установите один конец линии связи RS-232 на контроллере, другой конец установлен на компьютере. Пожалуйста, не заменяйте компьютер вместе с оборудованием. (Советы: этот шаг не требуется для типа промышленного компьютера)

Откройте пакет принтера и установите принтер в соответствии с инструкциями по установке, прикрепленным к принтеру (этот шаг применим только к моделям, содержащим внешний принтер); после установки принтера и подключено к компьютеру, поместите его в удобное место (драйвер принтера сохраняется на локальном диске компьютера и необходимо установить самостоятельно).

Первая операция и ввод в эксплуатацию

После завершения электрической установки включите мощность оборудования, включите оборудование. Используйте панель управления на шкафу управления или коробке управления, чтобы подняться на средний стержень на некоторое расстояние (если луча опадает, вы должны немедленно остановить работу и отрегулировать последовательность фазы мощности), а затем в соответствии с ручным управлением, управлять оборудованием без нагрузки, поднимающе Если это доза, вы должны удалить и остановиться, чтобы проверить, исправить неприятности; Если нет, разгрузить до поршня до нормальной позиции, ввод в эксплуатацию заканчивается.

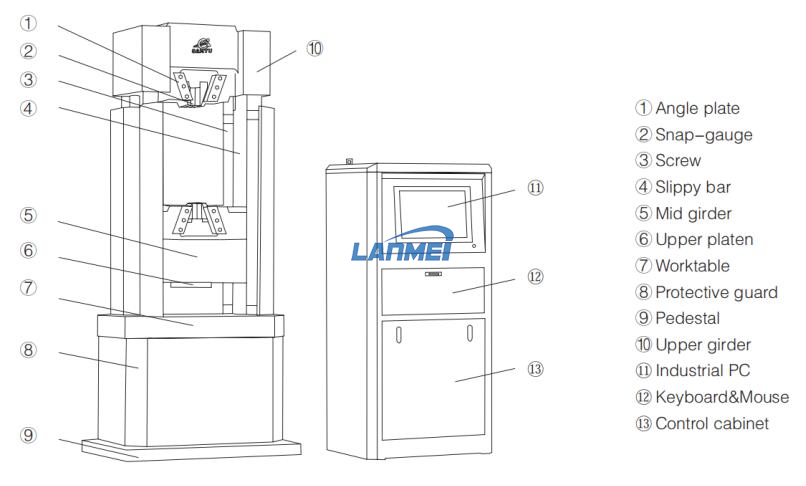

Диаграмма оборудования
