Описание продукта

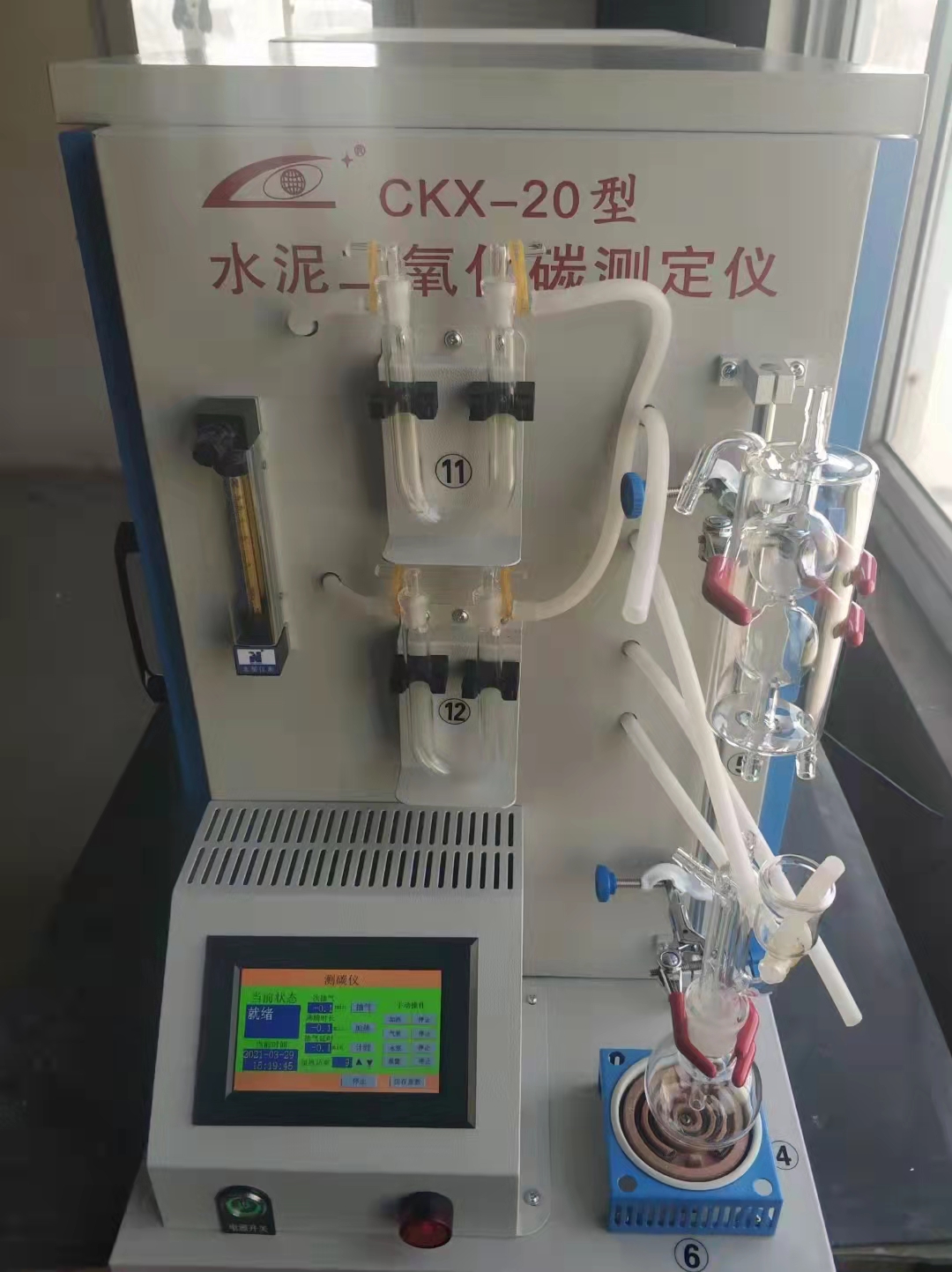

CKX-20Apparatus для определения содержания углекислого газа в цементе
Подробное введение анализатора углекислого газа CKX-20 углекислого газа.
Рабочий принцип:
Анализатор цементного углекислого газа CKX-20 принимает гравиметрический метод абсорбции щелочного асбеста. После того, как образец цемента нагревается, фосфорная кислота разлагается, а газ диоксида углерода, выделяемый разложением фосфата, переносится в серию абсорбционных трубок воздушным потоком без углекислого газа. Газовый поток, попадающий в систему, сначала проходит через башню поглощения и U-образной трубы 2, чтобы удалить углекислый газ из газового потока. Используйте концентрированную серную кислоту для удаления влаги в воздушном потоке, а затем используйте адсорбент серо водорода для удаления сероводорода в воздушном потоке. Очищенный воздушный поток проходит через две U-образные трубы 11 и 12, которые можно взвесить, и каждый содержит 3/4 щелочных асбестов. и 1/4 безводного магния перхлората. Для направления потока газа, щелочные асбесты должны быть установлены перед безводным магническим перхлоратом. Диоксид углерода в воздушном потоке поглощается щелочным асбестом, а затем сохраняется при постоянной температуре и взвешивается.
Основные параметры:
1. Диапазон измерения диоксида углерода: ≤44%;
2. Поток газа: 0 ～ 250 мл/мин, регулируемый;
3. Нагревательная мощность: 500 Вт, регулируемые;
4. Диапазон времени: 0 ~ 100 минут, регулируемый;
5. Температура окружающей среды: 10 ~ 40 ℃;
6. Входной источник питания: AC/220V;
7. Режим отображения: цвета сенсорного экрана;
Описание структуры
Установите подходящий всасывающий насос и стеклянный ротаметр, чтобы обеспечить равномерный поток газа через устройство.

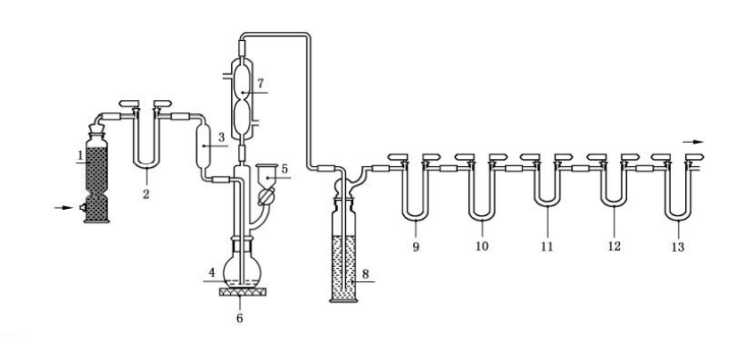

Газ, попадающий в устройство, сначала проходит через башню поглощения 1, содержащую содовую извести или асбест содовой, и U-образную трубу 2, содержащую содовую асбест, и углекислый газ в газе удаляется. Верхняя часть реакционной колбы 4 связана с сферической трубкой конденсатора 7. После того, как газ проходит через сферическую конденсаторную трубку 7, он попадает в очищенную бутылку 8, содержащую серную кислоту, а затем проходит через U-образную трубку 9, содержащую поглотитель серовода и U-образную трубку 10, содержащую ангиводную перхлотую магния, а водород и влажный в газовом газос. удалять. Затем проходите через две U-образные формы, которые можно взвесить трубы по 11 и 12, каждая заполнена 3/4 щелочными асбестом и 1/4 безводного магния. Для направления потока газа, щелочные асбесты должны быть установлены перед безводным магническим перхлоратом. У U-образных труб 11 и 12 следует дополнительная U-образная трубка 13, содержащая газированная лайма или содовая асбест, для предотвращения углекислого газа и влаги в воздухе войти в U-образную трубку 12.
